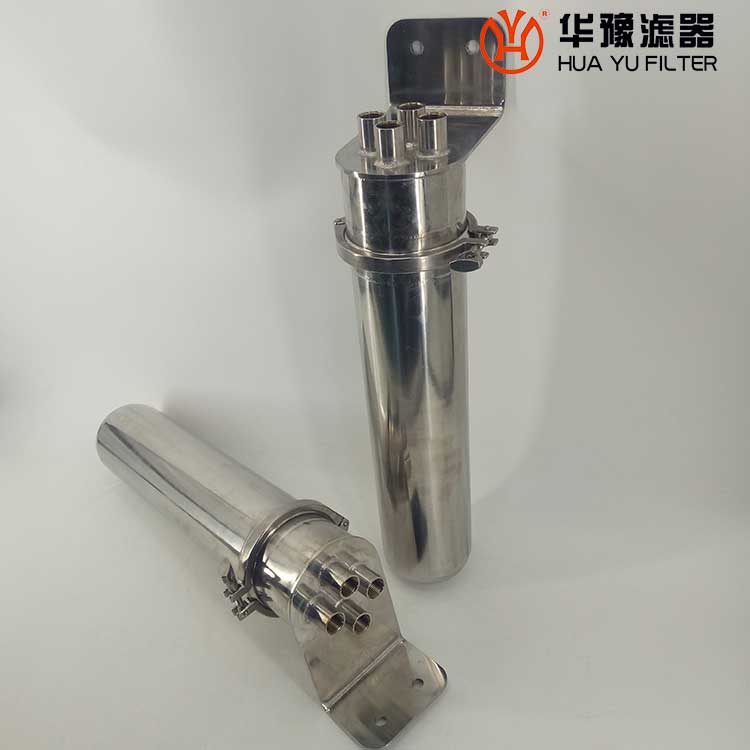

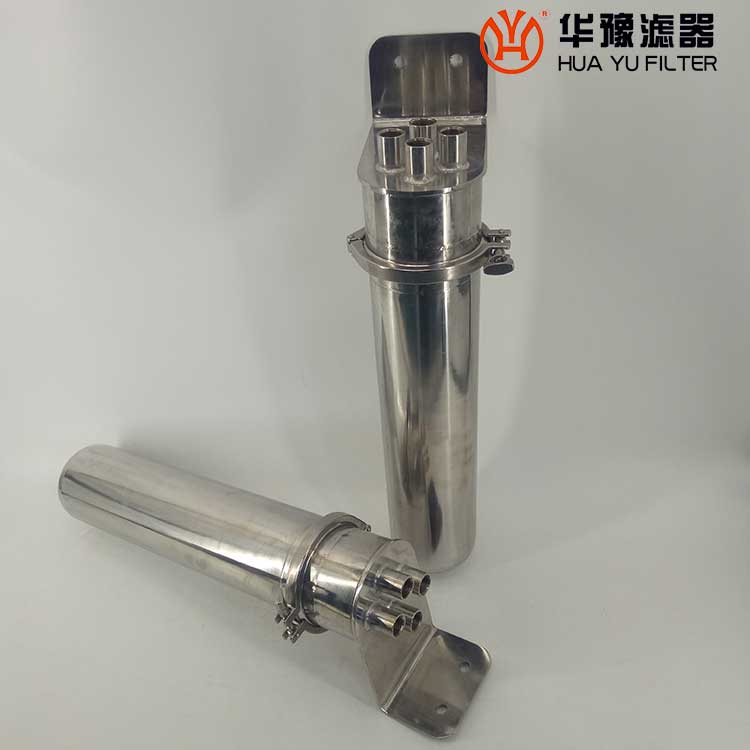

KLB-LQ29 取樣架浸液式冷卻器

產品介紹：

KLB-LQ29浸液式冷卻器

結構原理：
冷卻器由內螺旋管、外螺旋管組成。共同安裝在一個筒體內。外螺旋放在呈螺旋運行的冷卻水中進行熱交換；內螺旋管在呈渦流運動的冷卻水中進行熱交換，兩種冷卻水巧妙地匹配在一只冷卻器中進行流動。

性能特點：

采用雙筒內、外螺旋管的結構設計。在一個筒體內充分利用了冷卻空間。增加了熱交換面積。
冷卻器的溫度端差為1.5℃，十分理想。
可采用任何冷卻水，內螺旋管完全可以分解取出，便于維修和清洗。
3910漩、渦筒式高效冷卻器冷卻效果特點好，可以一只替代二只冷卻器。

具有自主專有技術的高效雙螺旋導流浸液式冷卻器，不僅冷卻***而且體積小，有污垢時便于拆卸清洗維護，對冷卻水質要求不高。冷卻器由內桶、外桶、雙層螺旋管、隔套等組成。內外層螺旋盤管由一根定尺不銹鋼管彎制而成，中間加有導流隔套，其冷卻方式采用逆流式冷卻。冷卻水由筒體底部進入，從內螺旋管與內桶外壁呈螺旋狀旋出后沿導流套流入外層螺旋管，再沿外層螺旋管與外桶內壁呈螺旋狀從上部旋出，對流完全充分，熱交換效率極高。此冷卻器對工藝要求級高，我公司是由一根管子直接盤成雙盤管，無任何焊縫，間隙均勻，線條流暢！主要技術參數：設計壓力30MPa，設計溫度350℃，冷卻面積0.2～0.41m2。
