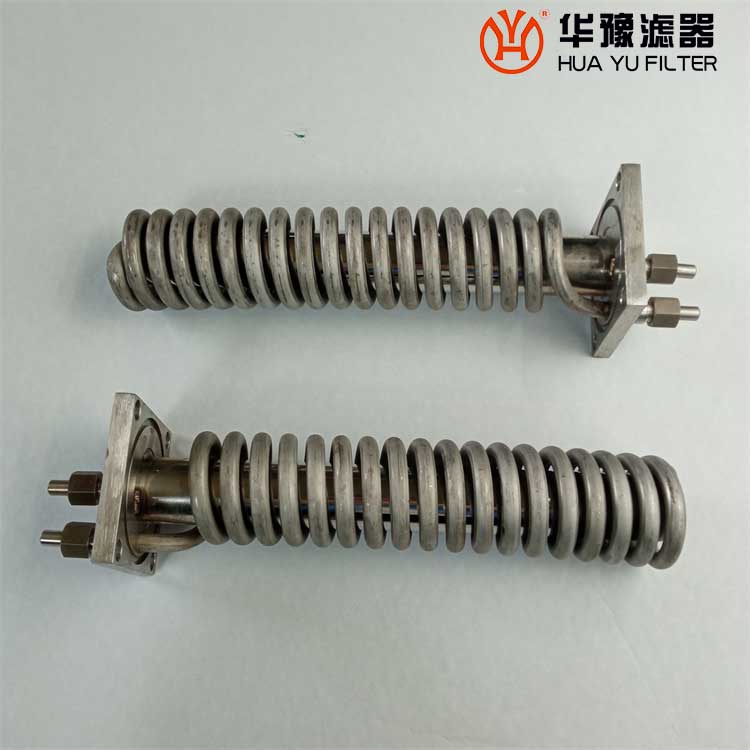

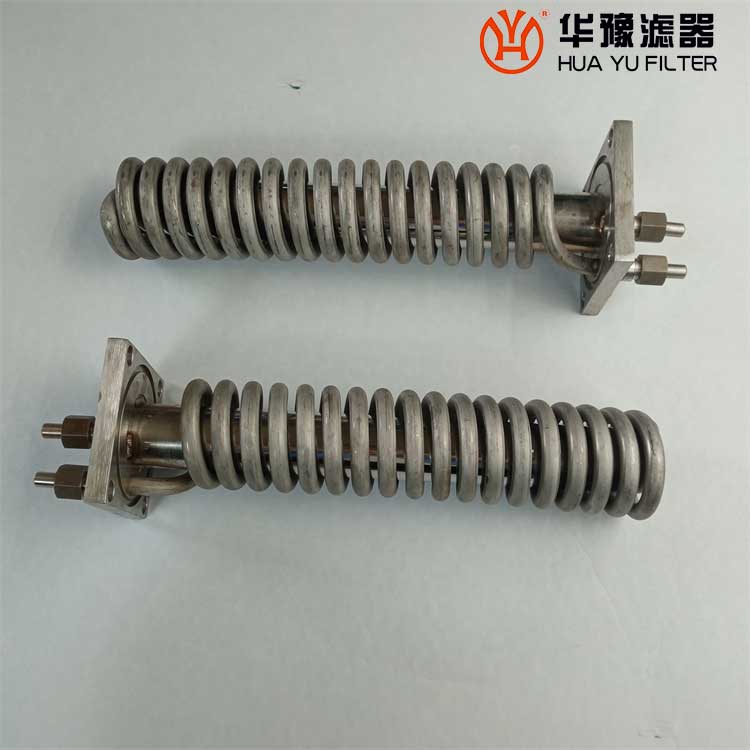

TZ01A-14雙盤管高效冷卻器

產品介紹：

雙盤管高效冷卻器TZ01A-14, TZ01B概述：

1、A型預冷卻器采用單盤管，由樣水管壁厚3mm，所以它能承受樣水與冷卻水之間很高的溫差，使用壽命長。
2、B型管冷卻器采用雙盤管，經過一級降溫后， 樣水溫度降低到100℃以下。由于樣水與冷卻水溫差已經很小，所以樣水管壁厚可適當減小，有效長度長，有效冷卻面積大，同時，由于樣水管壁厚為1.5mm,所以它能取得非常好的降溫效果,經過兩級降溫后樣水的溫度不高于冷卻水進口溫度2℃。
A、樣水入口溫度200度時采用單盤管+雙盤管冷卻器進行兩級冷卻；
C、A型單盤管冷卻器和B型雙盤管冷卻器采用串聯方式布置在同一冷卻架上，可節水50%；同時由于冷卻器采用高效逆向熱交換方式，每路取樣點只需冷卻水1.5t/h。
3、恒溫冷卻器。該設備使用在恒溫裝置內，通過與恒溫水箱冷卻水熱交換 將樣水恒定在一定的溫度范圍內（25±1℃）。
4、主要用于汽水取樣裝置中對高溫高壓排污水的冷卻降壓，通過排污擴容 器內冷卻水管道的五級縮放降壓和冷卻水管道上翅片冷卻，使排污壓力不大于0.2MPa，溫度小于50度。
樣品壓力、溫度 38MPa/650℃ 38MPa/650℃ 6MPa/650℃ 32 MPa/650℃
樣品流量 2500 ml/min 2500 ml/min 2500 ml/min 10000 ml/min
樣品接口管徑 Φ14×3 Φ8×1.5 Φ8×1.5 DN50
冷卻水管管徑 Φ22×2.5 Φ22×2.5
恒溫水箱 冷卻水量2.5m3/h
冷卻器材質 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
樣水/冷卻水連接方式 螺紋連接/焊接 螺紋連接/焊接 螺紋連接/水箱 焊接/焊接
